購買了你們的MC-5800系列2024熱播短劇電視劇2024熱播短劇電視劇器,說明書不知道放哪里了,請?zhí)峁┮幌逻B線圖,謝謝!
您好,感謝您購買了我們公司的MC-5800系列門禁2024熱播短劇電視劇器2024熱播短劇電視劇,你可以參考下面的接線圖進行接線:

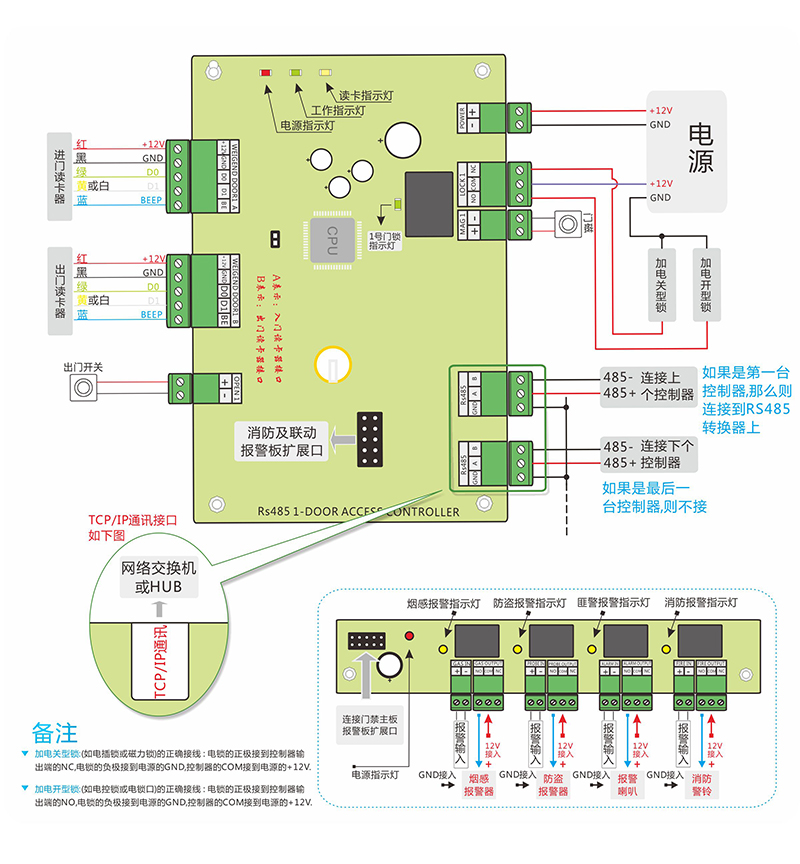

MC-5812R/T單門門禁2024熱播短劇電視劇器接線圖:

布線要求:
AC220V交流電源線:建議使用3×1.5平方毫米(或以上)線材,防止漏電、電源線的地線建議接地。
電鎖線:必須使用2×1.0平方毫米(或以上)線材,線路走線最大長度不應超過50米。
RS485通信線:建議采用3×0.5平方毫米(或以上)線材,建議使用雙絞線,線路走線最大長度不應超過1200米,如超過該距離請?jiān)黾覴S485中繼器來延長通信距離。
TCP/IP通信線:請采用2024熱播短劇電視劇網線,線路走線最大長度不應超過100米。
讀卡器線:建議采用8×0.5平方毫米(或以上)線材,線路走線最大長度不應超過80米。
門磁和出門開關線:建議采用2×0.5平方毫米(或以上)線材,線路走線最大長度不應超過100米。

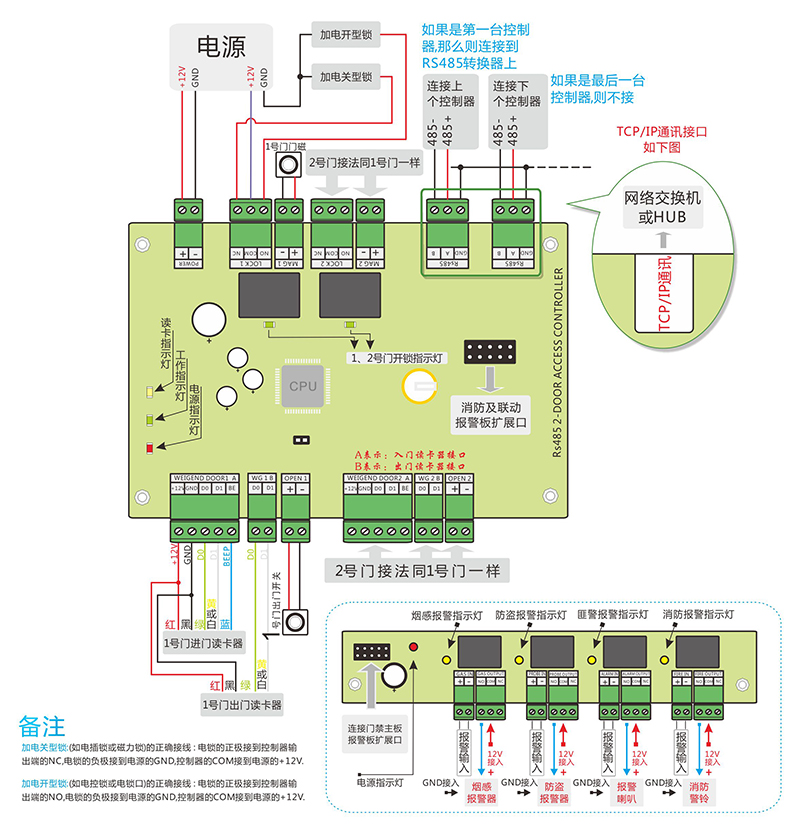

MC-5824R/T雙門門禁2024熱播短劇電視劇器連線圖:

布線要求:
AC220V交流電源線:建議使用3×1.5平方毫米(或以上)線材,防止漏電、電源線的地線建議接地。
電鎖線:必須使用2×1.0平方毫米(或以上)線材,線路走線最大長度不應超過50米。
RS485通信線:建議采用3×0.5平方毫米(或以上)線材,建議使用雙絞線,線路走線最大長度不應超過1200米,如超過該距離請?jiān)黾覴S485中繼器來延長通信距離。
TCP/IP通信線:請采用2024熱播短劇電視劇網線,線路走線最大長度不應超過100米。
讀卡器線:建議采用8×0.5平方毫米(或以上)線材,線路走線最大長度不應超過80米。
門磁和出門開關線:建議采用2×0.5平方毫米(或以上)線材,線路走線最大長度不應超過100米。

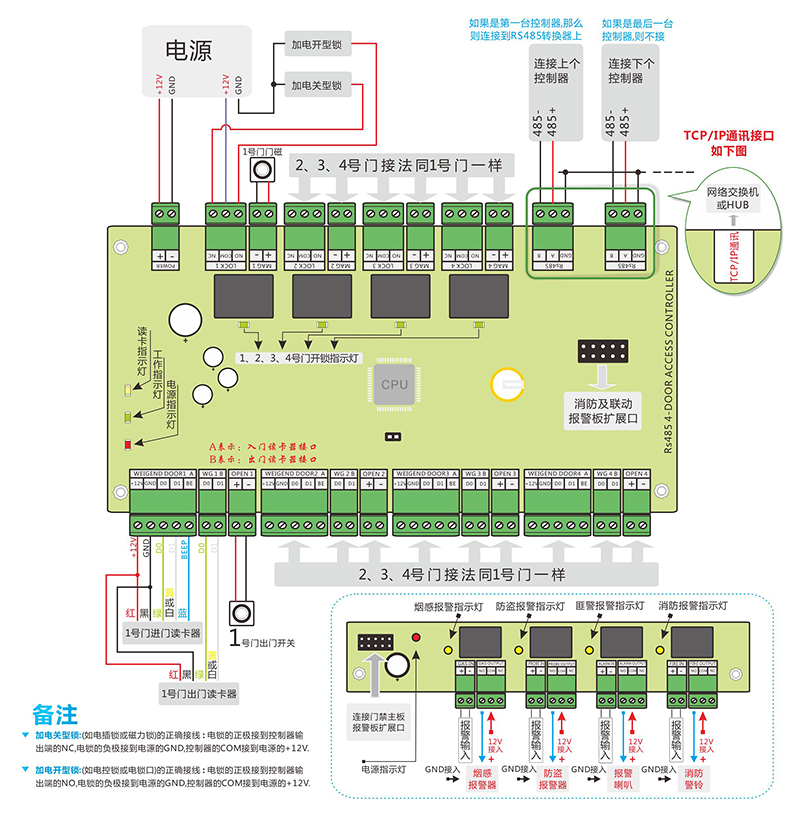

MC-5848R/T四門門禁2024熱播短劇電視劇器接線圖:

布線要求:
AC220V交流電源線:建議使用3×1.5平方毫米(或以上)線材,防止漏電、電源線的地線建議接地。
電鎖線:必須使用2×1.0平方毫米(或以上)線材,線路走線最大長度不應超過50米。
RS485通信線:建議采用3×0.5平方毫米(或以上)線材,建議使用雙絞線,線路走線最大長度不應超過1200米,如超過該距離請?jiān)黾覴S485中繼器來延長通信距離。
TCP/IP通信線:請采用2024熱播短劇電視劇網線,線路走線最大長度不應超過100米。
讀卡器線:建議采用8×0.5平方毫米(或以上)線材,線路走線最大長度不應超過80米。
讀卡器線:建議采用8×0.5平方毫米(或以上)線材,線路走線最大長度不應超過80米。
門磁和出門開關線:建議采用2×0.5平方毫米(或以上)線材,線路走線最大長度不應超過100米。
您可以與我們的經銷商2024熱播短劇電視劇獲得MC-5800系列門禁2024熱播短劇電視劇器的說明書。如果您還有什么不明白的地方,可以隨時2024熱播短劇電視劇我們,我們會及時為您2024熱播短劇電視劇的。
