你好，我們購買了FC-S02E門禁一體機，現在說明書不見了，請?zhí)峁┮幌?，連線圖。謝謝！

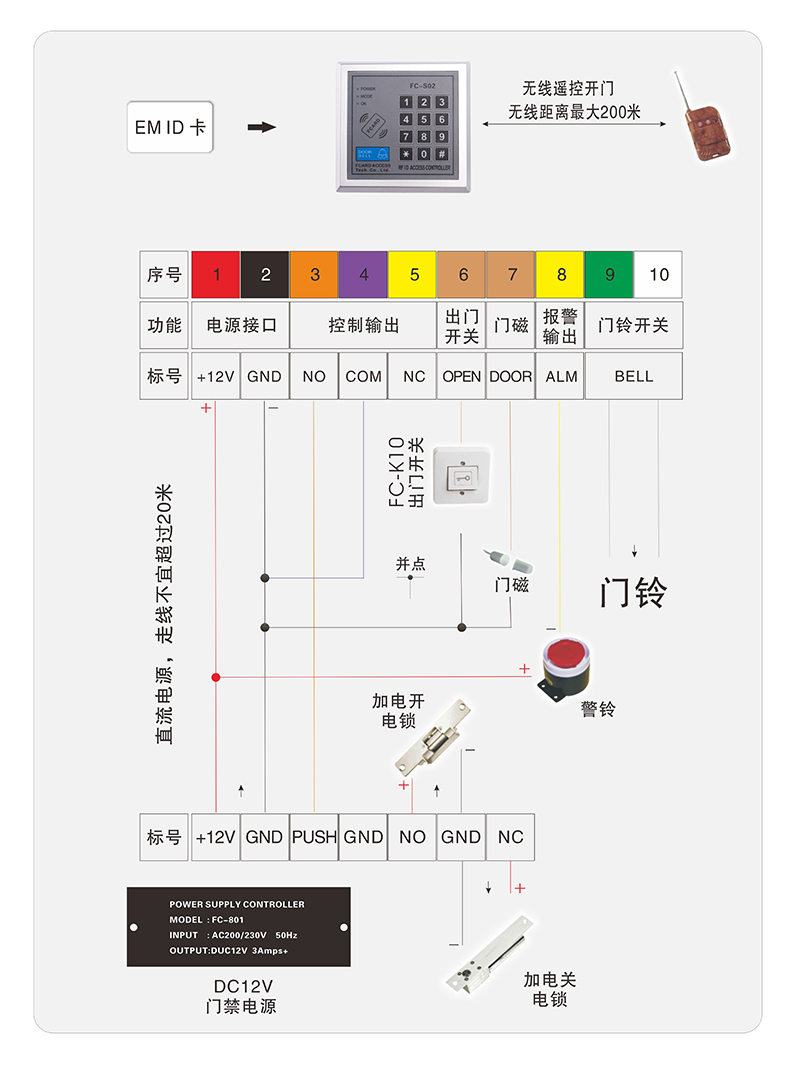

您好，感謝您購買我們公司的門禁一體機，你可以參考下面的圖片進行連線：
接線端口性能：
1、+12V:工作電源正極，輸入2024熱播短劇電視劇：DC9-13.8V。
2、GND：工作電源負極，也是信號的公共地。
3、NO：繼電器常開點，電流負載能力DC3A/30V。
4、COM：繼電器公共點，電流負載能力DC3A/30V。
5、NC：繼電器常閉點，電流負載能力DC3A/30V。
6、OPEN：出門按鈕開關，低電平開關。
7、DOOR:門狀態開關，連接門磁開關，低電平表示門關。
8、ALM：報警輸出端口，有報警時為低電平，電流負載100mA。
9、BELL：接門鈴開關。
如果您還有什么不明白的地方，可以隨時問我們，我們會及時為您解答的。
