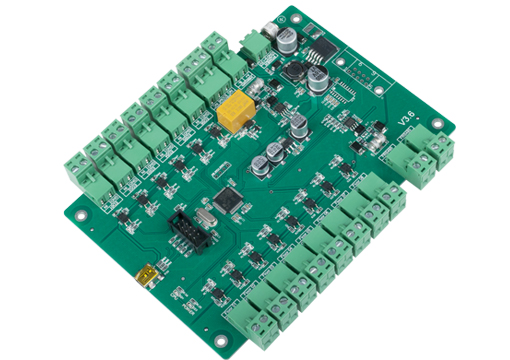

FC-ED86電梯聯動板

電梯聯動板主要用于“樓宇對講系統”跟“FCARD系列電梯門禁系統”之間的聯合工作，它主要負責收集樓宇對講系統發來的開門與樓層信號，并轉譯數據交給FCARD系列電梯門禁主板，以實現接送訪客至指定樓層的需求。

FC-ED86電梯聯動板支持通信協議聯動以及樓層信號采集等兩種聯動工作模式。通信協議聯動模式，該模式是“聯動板”通過RS232或RS485與樓宇對講系統主機進行連接通信，獲取樓層指令來完成接送訪客到指定樓層；樓層信號采集模式，是指通過聯動板直接采集每個樓層房間給出來的開門信號，來完成接送訪客到指定樓層。如果樓宇對講系統支持協議聯動，請選擇協議聯動方式，如果不支持，那可以選擇直接采集樓層信號來實現。

FC-ED86電梯聯動板支持1組USB通信口、1組與樓宇對講系統相連的RS232通信口、1組與樓宇對講系統相連的RS485通信口、1組與電梯門禁板相連的RS485通信口、1組與上一級聯動板相連的RS485通信口、6組電梯到1樓并開門信號輸入口、8組樓層開門信號采集口、1組呼梯輸出口。

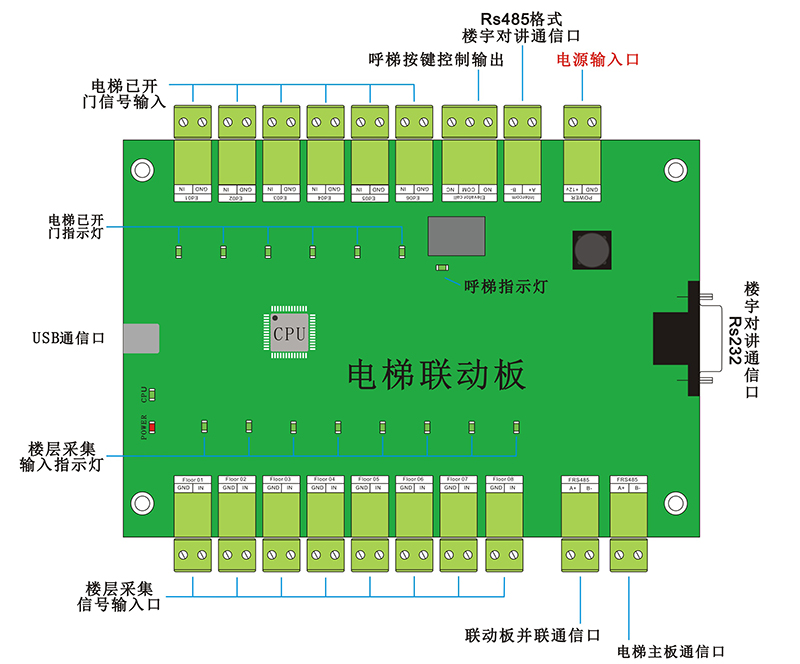

電梯聯動板的外觀介紹：

電梯聯動板工作流程：

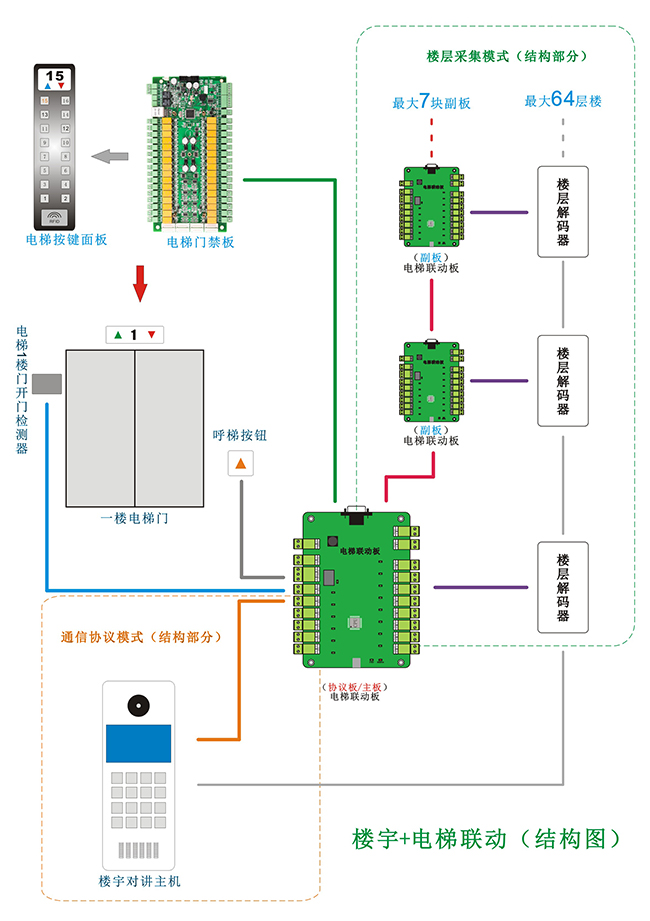

電梯聯動板結構圖：

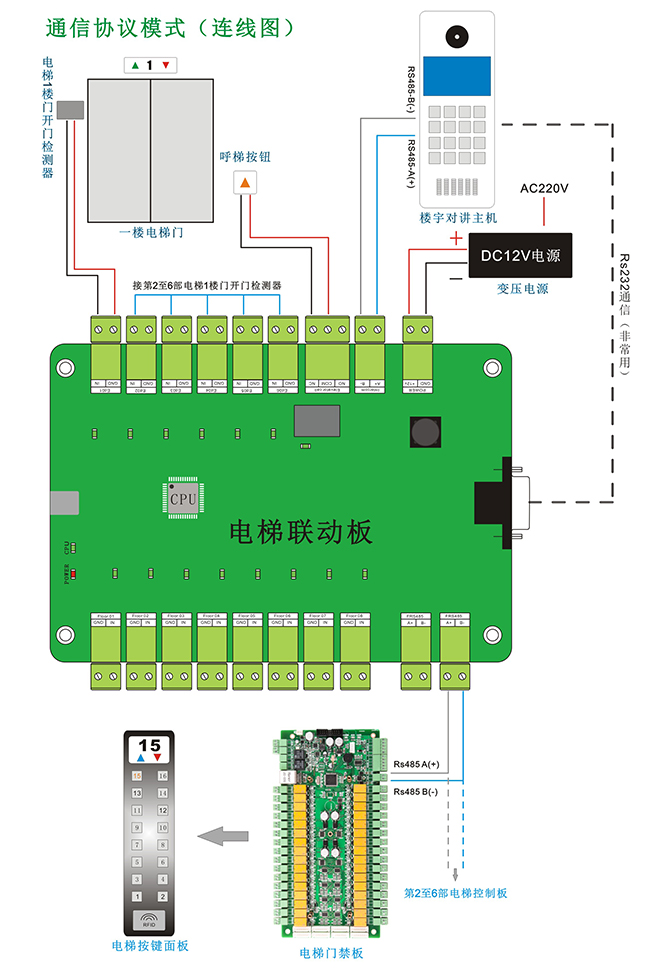

電梯聯動板連線圖：

1、采用通信協議模式

通過Intercom（樓宇對講通信接口，A接到A，B接到B）或RS232接口連接到樓宇對講主機，用于接收對講主機發過來的信號。將Elevator call 接口接兩根線到一樓呼梯按鍵（在一樓電梯門口用于按呼叫電梯下來的按鈕）信號線上，幫助訪客（客人）呼叫電梯。

將ED01接口接兩根線到一樓電梯開門的檢測線上，給FC-ED86知道電梯已到一樓并開門讓訪客進入，如果有多部電梯那么其它電梯開門檢測線可以接到ED02…ED06接口（最大支持6部電梯聯合工作），如果超過6部電梯聯合工作，F(xiàn)C-ED86聯動板之間通過FRS485手拉手連接，即將聯動板FRS485任意一組接口的A與B接到另一聯動板的FRS485的A與B（A接到A、B接到B），然后將FC-ED86聯動板FRS485另一組接口的A與B接到電梯門禁板的A與B上（A接到A、B接到B），最后給FC-ED86及其它設備上電。

2、采用樓層信號采集模式

將FC-ED86作為樓層采集板（將FC-ED86設置為某幾層樓的采集板）時，一塊板支持采集8層樓信號，所以每大于8層樓就要添加一塊FC-ED86板，它們之間通過FRS485接口串聯，最大可以連接8塊板（實現64層樓的開門放入信號的采集）。這些樓層采集板最后也要通過FRS485連接到聯動主板上（其中一塊FC-ED86設置為主板模式），將主板模式的FC-ED86板Elevator call 接口接兩根線到一樓呼梯按鍵（在一樓電梯門口用于按呼叫電梯下來的按鈕）信號線上，幫助訪客呼叫電梯。

將ED01接口接兩根線到一樓電梯開門的檢測線上，給FC-ED86知道電梯已到一樓并開門讓訪客進入，如果有多部電梯那么其它電梯開門檢測線可以接到ED02…ED06接口（最大支持6部電梯聯合工作），然后將FC-ED86聯動板Intercom接口的A與B接到電梯門禁板的A與B上（A接到A、B接到B），最后給FC-ED86及其它設備上電。

使用須知:

1、電梯聯動板使用前必須先將電梯門禁板全部安裝到2024熱播短劇電視劇軟件內，然后再通過2024熱播短劇電視劇軟件將這些電梯門禁信息與聯動板進行關聯，這樣聯動板才可以與電梯門禁板進行聯動；

2、如果樓宇對講支持RS485或RS232來傳輸協議，那么您可以使用“通信協議聯動模式”來實現聯動，而有關協議您可以自己通過我們的2024熱播短劇電視劇軟件進行設置；

3、電梯聯動板支持呼梯功能（Elevator call 接口），通過它可以實現將電梯呼叫到一樓，從而方便接訪客。必須連接此線；

4、電梯聯動板支持6組電梯開門檢測功能（ED01-ED06接口），聯動板通過ED口可以連接6部電梯，通過ED可以檢測電梯已經到一樓，讓電梯可以順利接到訪客。必須連接此線（零伏繼電器開關信號）；

5、電梯聯動板支持關門延時設置，它是為了方便訪客順利進入電梯內而設。調整時間時請根據大門入口到電梯的距離來調整。時間如果調整太快就怕訪客還沒有到就關門了，調整時間太長會讓訪客不耐煩；

6、采用樓層信號采集模式，每塊電梯聯動板支持收集8層樓，超過8層樓需要添加一塊聯動板，它們之間通過RS485串聯一起。在使用之前請先通過軟件設置好每塊板負責的樓層參數。連接線時，樓層接口（Floor 01- Floor 08接口）接收的是干節點開關信號（零伏繼電器開關信號）。

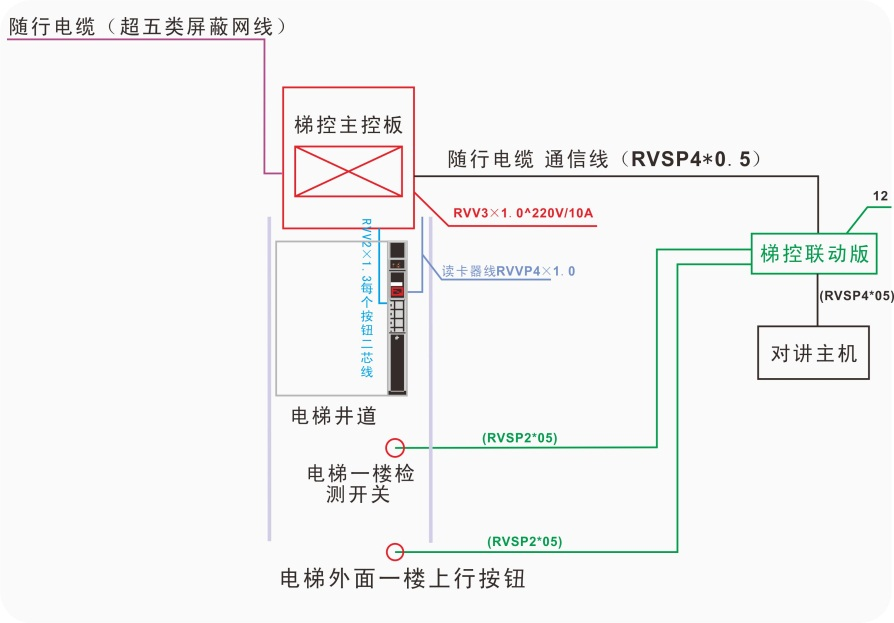

電梯聯動板的用線要求：

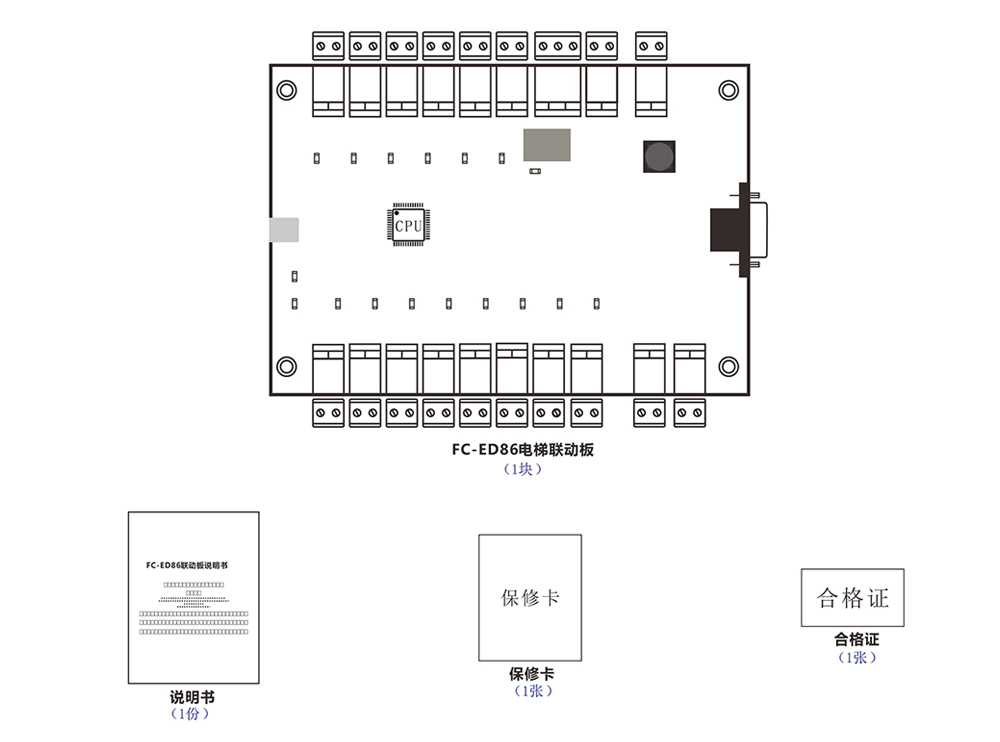

配件清單圖：

兼容FCARD一卡通2024熱播短劇電視劇系統，支持：門禁、脫機門禁、門禁考勤機、巡更機、消費機、水控機、電梯門禁2024熱播短劇電視劇器、停車場系統等統一2024熱播短劇電視劇，實現一卡一庫真正的一卡通系統。
